Stavební plány, konstrukční výkresy a projektová dokumentace ve formátech A0 až A2 představují pro firmy nejen logistický problém, ale i bezpečnostní riziko. Jediný požár či povodeň a přijdete o práci za několik let. Skenování velkých formátů přitom neznamená jen převod papíru do PDF – jde o správnou volbu rozlišení, formátu a technologie, která ochrání každý detail nejen technické dokumentace. Připravili jsme pro vás praktický přehled, jak na to.
Přechod z analogového do digitálního světa představuje nejen pro technickou dokumentaci důležitý milník. Běžné kancelářské dokumenty zvládne téměř každá multifunkční tiskárna, skenování velkých formátů ovšem vyžaduje specifický přístup a znalost technických parametrů. Pojďme si tedy postupně probrat, co všechno musíte vzít v úvahu.
Proč jsou velké formáty jiná liga
Skenování velkých formátů se od digitalizace běžných dokumentů liší především v měřítku a výrazně vyšších nárocích na přesnost. Zatímco u faktury formátu A4 vám stačí rozlišení 200 DPI a případná drobná nepřesnost nikoho nerozhodí, u stavebního plánu A0 znamená každý milimetr posun a potenciální problém při realizaci.
Další specifickou výzvou jsou rozměry samotné. Formát A0 měří 841 × 1189 mm, což odpovídá ploše téměř jednoho metru čtverečního. Takový velkoformátový dokument nelze jen tak položit na sklo běžného skeneru – potřebujete buď specializované velkoformátové zařízení, nebo služby firem vybavených průtahovými skenery schopnými zpracovat dokumenty až do délky 15 metrů.
Nesmíme zapomenout ani na stav dokumentů. Historické výkresy bývají často křehké, vybledlé, poškrábané nebo poskládané do záhybů. U takových materiálů roli hraje nejen technické vybavení, ale i šetrnost procesu – některé dokumenty by kontakt s průtahovým skenerem prostě nepřežily.
Rozlišení rozhoduje o čitelnosti detailů
Jak už jsme naznačili, při digitalizaci výkresů větších formátů se musíte nejprve zamyslet nad nejdůležitějším technickým parametrem, což je rozlišení. Běžně se setkáte s hodnotami v rozmezí 200 až 2000 DPI (dots per inch, tedy bodů na délkový palec). Vyšší číslo znamená více detailů, ale také větší velikost výsledného souboru.

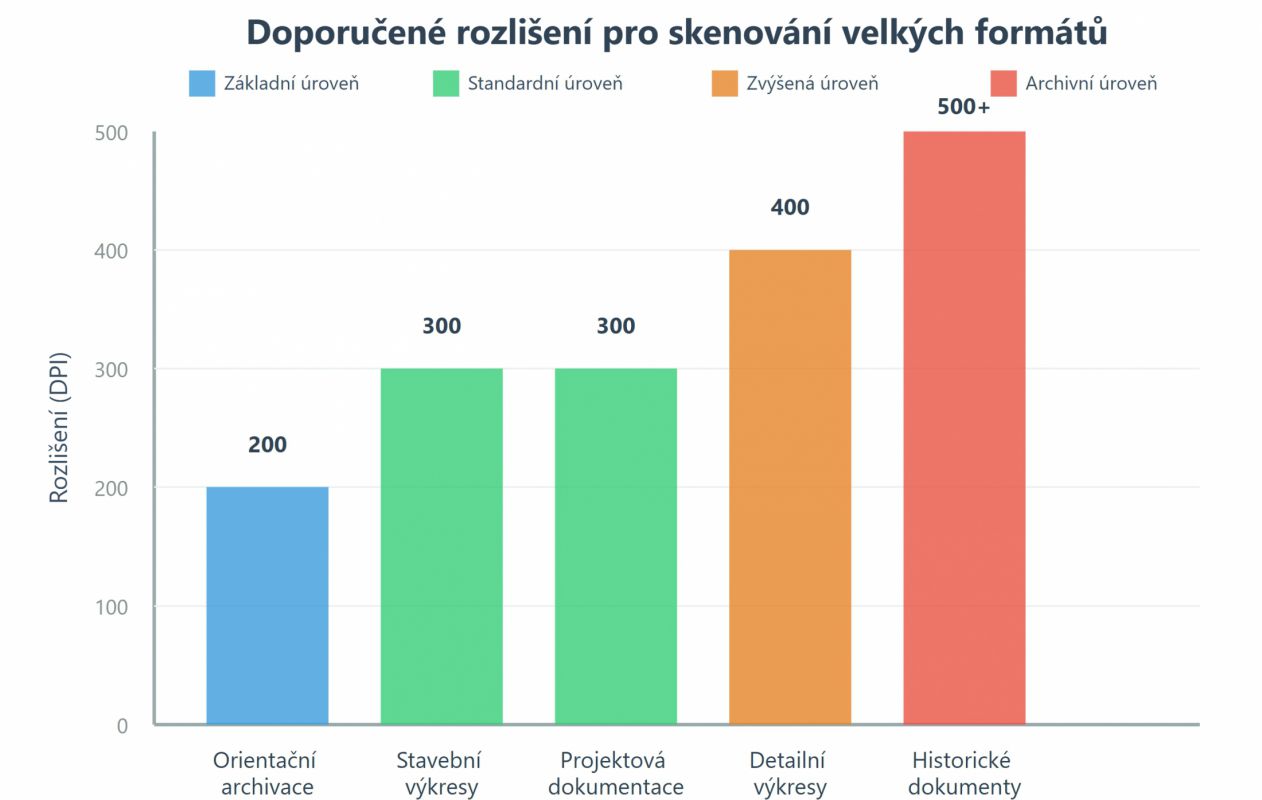

Pro stavební výkresy a projektovou dokumentaci se osvědčilo rozlišení 300 DPI jako nepsaný standard. Zachovává dostatečnou čitelnost kót, popisků a jemných čar, přičemž velikost souborů zůstává přiměřená pro běžnou práci. Pokud skenujete historické dokumenty s drobnými detaily nebo plánujete pozdější zvětšování konkrétních částí, volte raději 400 až 600 DPI.
Naopak nižší rozlišení 200 DPI postačí pro dokumenty, které budete využívat především pro rychlou orientaci nebo archivaci bez potřeby zjišťovat přesné rozměry. Platí jednoduchá rovnice: čím vyšší rozlišení, tím věrnější digitální kopie originálu – ale také násobně větší nároky na digitální úložný prostor.
Formáty souborů pro dlouhodobou archivaci
Výběr správného formátu ovlivňuje nejen kvalitu uloženého obrazu, ale především dlouhodobou dostupnost dat. Pro archivaci technické dokumentace se jako optimální volba ukazuje typ PDF/A – tento standardizovaný archivní formát zaručuje, že dokument otevřete i za deset let, bez ohledu na použitý software.
TIFF nabízí bezeztrátovou kompresi a zachování naprosté věrnosti originálu. Nevýhodou bývá větší velikost souborů. Pro výkresy z CAD systémů nabízí smysl export do formátů DWG nebo DXF, které umožňují další editaci a práci s jednotlivými vrstvami.
Jak vybrat správný typ skeneru
Při skenování velkých formátů narazíte na dva základní typy skenerů:

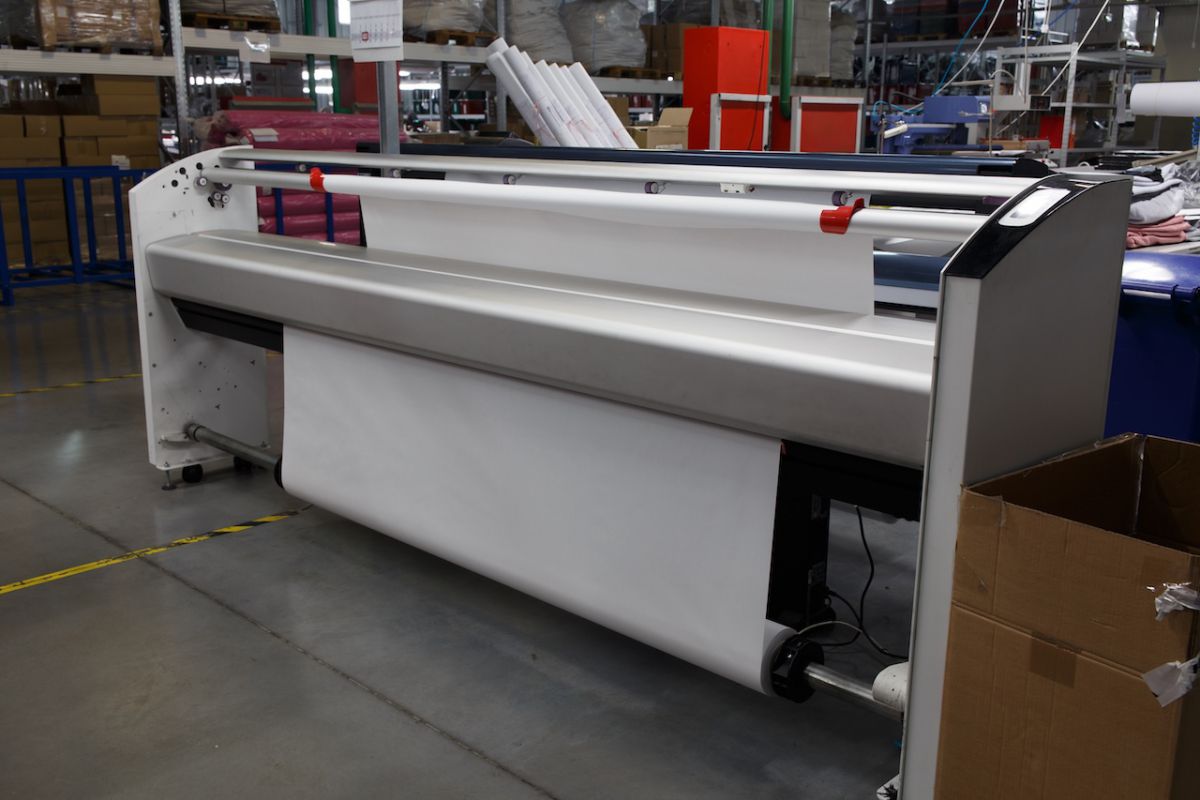

Průtahové skenery fungují na principu posouvání dokumentu přes snímací hlavici, zvládají velké objemy, pracují rychle a dokážou zpracovat velmi dlouhé materiály. Nevýhodou bývá mechanické namáhání papíru.
Ploché velkoformátové skenery připomínají klasické stolní modely v XXL provedení. Dokument položíte na skleněnou plochu, výsledkem bývá vyšší kvalita skenu a šetrnější zacházení s originálem.
Pro firmy s příležitostnou potřebou skenování dává smysl využít specializované služby – získáte přístup k moderní technologii bez investic do vlastního zařízení a školení zaměstnanců.
Co vám digitalizace skutečně přinese
Digitalizace výkresů a technické dokumentace otevírá nové možnosti správy dat. Místo hledání v regálech stačí zadat klíčová slova a během vteřin máte dokument na obrazovce. Sdílení s kolegy či subdodavateli probíhá okamžitě, bez kopírování a fyzického převozu.
Cloudové úložiště zajišťuje ochranu před ztrátou – vaše dokumenty přežijí požár, povodeň i krádeže. Moderní systémy správy dokážou propojit výkresy s fotografiemi ze stavby, revizními zprávami či technickými listy. Vzniká tak komplexní digitální pasport objektu, který zjednodušuje facility management a plánování údržby.
Od papíru k efektivitě
Skenování velkých formátů je investice do efektivity, bezpečnosti a budoucnosti vaší firmy. Správně provedená digitalizace výkresů vám ušetří hodiny času, metry regálů a pořádnou porci frustrace při hledání té správné verze dokumentu.
